编写一个简单客户端线程

Description: 本教程涵盖了使用simple_action_client库来创建一个平均行为客户端。示例程序循环一个线程,创建一个行为客户端,然后发送目标到行为服务器。

Tutorial Level: INTERMEDIATE

Next Tutorial: 使用其他节点运行一个行为服务器和客户端

  Show EOL distros:

代码

首先,使用你最喜欢的编辑器创建actionlib_tutorials/src/averaging_client.cpp,然后使用以下内容进行填充:

   1 #include <ros/ros.h>
   2 #include <actionlib/client/simple_action_client.h>
   3 #include <actionlib/client/terminal_state.h>
   4 #include <actionlib_tutorials/AveragingAction.h>
   5 #include <boost/thread.hpp>
   6
   7 void spinThread()
   8 {
   9   ros::spin();
  10 }
  11
  12 int main (int argc, char **argv)
  13 {
  14   ros::init(argc, argv, "test_averaging");
  15
  16   // 创建一个行为客户端
  17   actionlib::SimpleActionClient<actionlib_tutorials::AveragingAction> ac("averaging");
  18   boost::thread spin_thread(&spinThread);
  19
  20   ROS_INFO("Waiting for action server to start.");
  21   ac.waitForServer();
  22
  23   ROS_INFO("Action server started, sending goal.");
  24   // 发送目标到行为
  25   actionlib_tutorials::AveragingGoal goal;
  26   goal.samples = 100;
  27   ac.sendGoal(goal);
  28
  29   //等待行为返回
  30   bool finished_before_timeout = ac.waitForResult(ros::Duration(30.0));
  31
  32   if (finished_before_timeout)
  33   {
  34     actionlib::SimpleClientGoalState state = ac.getState();
  35     ROS_INFO("Action finished: %s",state.toString().c_str());
  36   }
  37   else
  38     ROS_INFO("Action did not finish before the time out.");
  39
  40   // 关闭节点,在退出前加入线程
  41   ros::shutdown();
  42   spin_thread.join();
  43
  44   //exit
  45   return 0;
  46 }

代码解释

现在让我们分块的解释代码。

   1 #include <ros/ros.h>
   2 #include <actionlib/client/simple_action_client.h>
   3 #include <actionlib/client/terminal_state.h>
   4

  • actionlib/server/simple_action_client.h是行为库,实现简单行为客户端。
  • actionlib/client/terminal_state.h 定义目标可能的状态。

   4 #include <actionlib_tutorials/AveragingAction.h>
   5

这里包含从上面的Averaging.action文件中生成的消息。这个头文件自动从AveragingAction.msg生成。对于更多消息定义的信息,查看msg页面。

   5 #include <boost/thread.hpp>
   6

这个包含boost线程库用于循环示例中的线程。

   7 void spinThread()
   8 {
   9   ros::spin();
  10 }

这是一个简单的函数用于循环线程,该函数会在代码之后用到。这个线程会在后台循环ros节点。

  12 int main (int argc, char **argv)
  13 {
  14   ros::init(argc, argv, "test_averaging");
  15
  16   // 创建一个行为客户端
  17   actionlib::SimpleActionClient<actionlib_tutorials::AveragingAction> ac("averaging");

在行为定义中的行为客户端模板,制定和行为服务器通信的消息类型。行为客户端构造函数会加载两个参数,包括需要连接的服务名和一个可选的布尔类型用于循环一个线程。这里创建的行为客户端使用服务名和自动循环选项为false作为参数,这意味着一个必须创建一个线程。

  18   boost::thread spin_thread(&spinThread);

这里创建一个线程,然后在后台开启一个ros节点。通过使用这个方法你可以创建多个线程用于你的行为客户端,如果有必要的话。

  20   ROS_INFO("Waiting for action server to start.");
  21   ac.waitForServer();

由于行为服务器有可以没有挂起或运行,行为客户端将在继续之前等待行为服务器开启。

  23   ROS_INFO("Action server started, sending goal.");
  24   // 发送目标到行为
  25   actionlib_tutorials::AveragingGoal goal;
  26   goal.samples = 100;
  27   ac.sendGoal(goal);

这里创建一个目标消息,设置目标值并且发送到行为服务器。

  29   //等待行为返回
  30   bool finished_before_timeout = ac.waitForResult(ros::Duration(30.0));

现在行为客户端在继续之前,等待目标结束。超时时间设置为30秒,这意味着函数会在30秒后如果目标没有完成,将会返回false。

  32   if (finished_before_timeout)
  33   {
  34     actionlib::SimpleClientGoalState state = ac.getState();
  35     ROS_INFO("Action finished: %s",state.toString().c_str());
  36   }
  37   else
  38     ROS_INFO("Action did not finish before the time out.");

如果在超时之前目标完成,将会报告目标状态,否则通知用户目标没有在限定时间内完成。

  40   // 关闭节点,在退出前加入线程
  41   ros::shutdown();
  42   spin_thread.join();
  43
  44   //exit
  45   return 0;
  46 }

现在目标完成,我们报告目标状态,我们需要关闭ros节点并且子啊退出之前加入到我们的线程中。

编译 & 运行客户端

添加如下行到你的CMakeLists.txt文件:

rosbuild_add_executable(averaging_client src/averaging_client.cpp)

add_executable(averaging_client src/averaging_client.cpp)
target_link_libraries(averaging_client ${catkin_LIBRARIES})

在你运行catkin_make之后,在一个新终端开启roscore:

$ roscore

然后运行客户端:

$ rosrun actionlib_tutorials averaging_client

你会看到类似如下输出:

  • [ INFO] 1250806286.804217000: Started node [/test_averaging], pid [9414], bound on [aqy], xmlrpc port [35466], tcpros port [55866], logging to [~/ros/ros/log/test_averaging_9414.log], using [real] time
    [ INFO] 1250806287.828279000: Waiting for action server to start.

检查你的客户端运行正常,列出发布的话题:

$ rostopic list -v

你会看到类似如下输出:

  • Published topics:
     * /averaging/goal [actionlib_tutorials/AveragingActionGoal] 1 publisher
     * /averaging/cancel [actionlib/GoalID] 1 publisher
     * /rosout [roslib/Log] 1 publisher
     * /rosout_agg [roslib/Log] 1 publisher

    Subscribed topics:
     * /time [unknown type] 2 subscribers
     * /rosout [roslib/Log] 1 subscriber
     * /averaging/feedback [unknown type] 1 subscriber
     * /averaging/status [unknown type] 1 subscriber
     * /averaging/result [unknown type] 1 subscriber

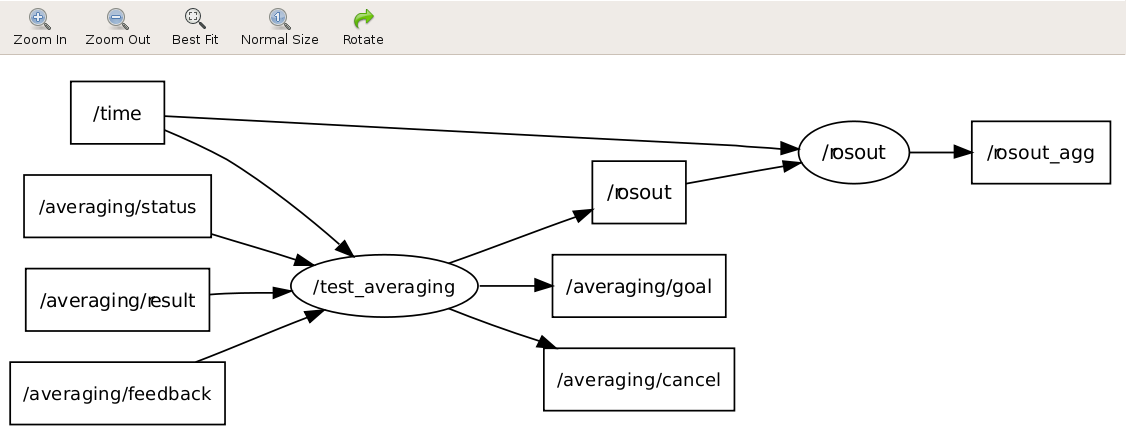

另外,你可以查看节点:

$ rxgraph &

$ rosrun rqt_graph rqt_graph &


这里展示了你的客户端订阅反馈、状态和期望的结果通道,以及发布目标和期望取消通道。说明客户端运行正常。

连接服务器和客户端

为了下一步使用你的行为,你需要按下Ctrl-C关闭行为客户端,然后 使用其他节点运行行为服务器和客户端.
